مقاله کامل درباره ساخت تریلی کمپرسی

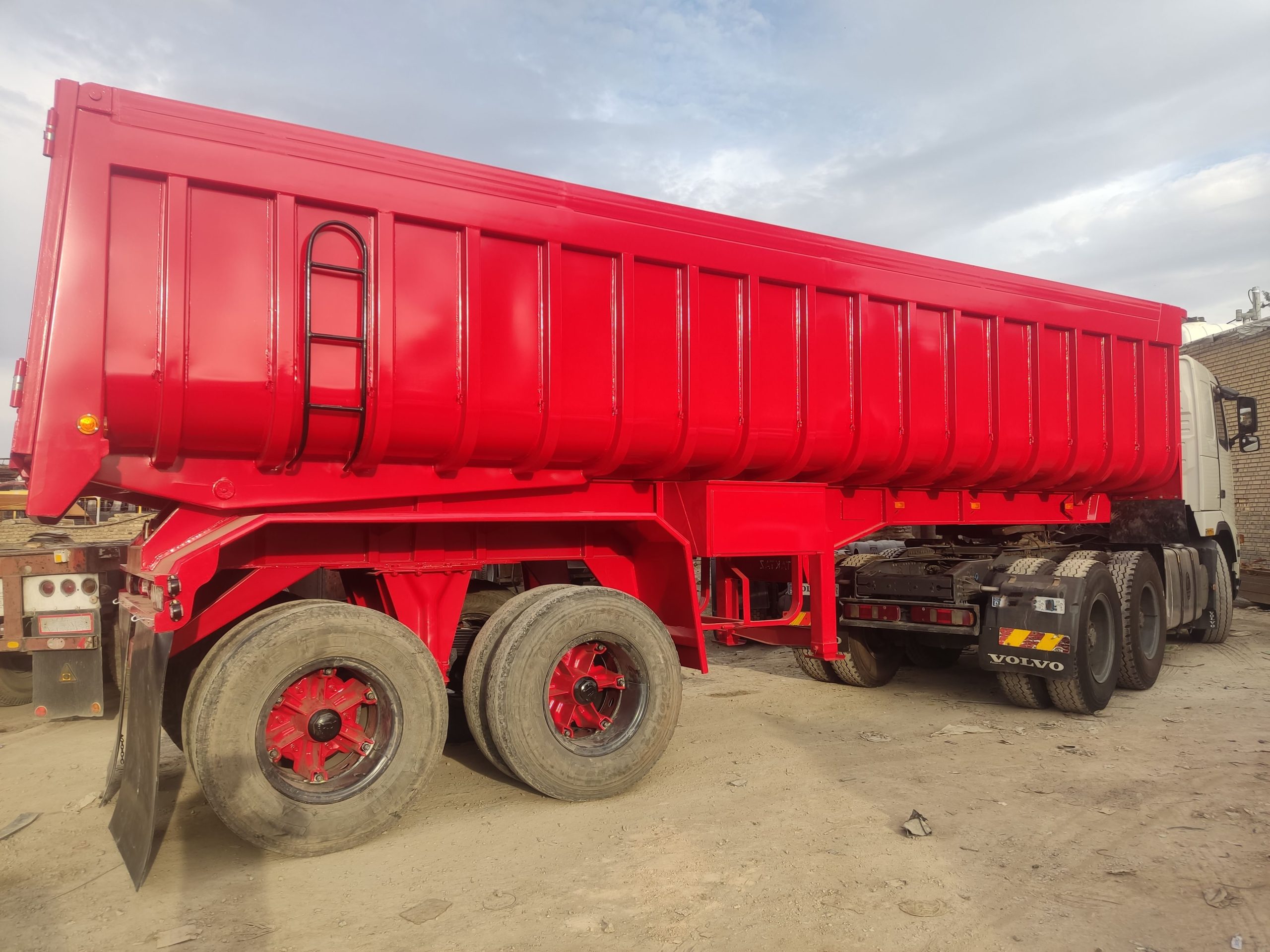

تریلی کمپرسی (Dump Trailer / Tipper Trailer) یکی از مهمترین ابزارهای حملونقل در صنایع عمرانی، معدنی، راهسازی و پروژههای حمل مواد فلهای است. این نوع تریلی به دلیل قابلیت تخلیه سریع بار بهوسیله جک هیدرولیک، سرعت عملیات بارگیری و تخلیه را افزایش داده و بهرهوری ناوگان حملونقل را چندین برابر میکند. ساخت تریلی کمپرسی نیازمند مهندسی دقیق، محاسبات فنی و استفاده از مواد اولیه مقاوم در برابر فشار، ضربه و خوردگی است.
در این مقاله روند ساخت این نوع تریلی را از مرحله طراحی تا تحویل نهایی بررسی میکنیم.
مرحله طراحی و مهندسی
ساخت تریلی کمپرسی با یک طراحی دقیق آغاز میشود. مهندسان با توجه به نوع کاربری، وزن بار، شرایط جاده و نوع کشنده، نقشههای فنی سازه را تهیه میکنند.
مهمترین عوامل طراحی:
- ظرفیت بار قابلحمل (۲۴، ۲۶، ۲۸ تن یا بیشتر)
- طول و عرض استاندارد سازه
- نوع جک هیدرولیک (تلسکوپی چندمرحلهای یا یکمرحلهای)
- محل قرارگیری محور و سیستم تعلیق
- نوع ورقهای بدنه (ST52، Hardox، Domex)
- آنالیز فشار وارد بر کف و دیوارهها
در این مرحله با نرمافزارهای مهندسی مانند SolidWorks یا AutoCAD مدل سهبعدی ساخته شده و مقاومت سازه در شرایط مختلف بارگذاری شبیهسازی میشود.
انتخاب مواد اولیه
برای ساخت تریلی کمپرسی از فولادهای مقاوم در برابر سایش و ضربه استفاده میشود.
مواد رایج:
- ورق کف: فولاد ضدسایش ۴ میلیمتر تا ۶ میلیمتر
- ورق دیوارهها: فولاد ST52 یا Hardox
- تیرهای شاسی: فولاد ST52 سنگین
- پروفیلهای تقویتی در نقاط حساس
انتخاب نوع فولاد نقش تعیینکنندهای در طول عمر و مقاومت تریلی در برابر بارهای سنگین دارد.
ساخت شاسی (Chassis Fabrication)
شاسی ستون اصلی یک تریلی کمپرسی است و باید تحمل وزن بار و ضربات ناشی از بارهای فله را داشته باشد.
مراحل ساخت شاسی:
- برش تیرهای اصلی با دستگاه CNC یا برش لیزر
- مونتاژ تیرهای دوبل و نصب مقاطع تقویتی
- جوشکاری با روش CO2 یا زیرپودری
- نصب ورقهای تقویتی در نقاط پرتنش
- کنترل تراز شاسی قبل از ادامه کار
شاسی استاندارد باید بدون تابخوردگی و دارای استحکام یکنواخت باشد.
ساخت اتاق کمپرسی (Box Body Construction)
اتاق کمپرسی از سه بخش اصلی تشکیل میشود: کف، دیوارهها و سقف (اگر جزو مدلهای سقفدار باشد).
مراحل:
- برش ورقها با دستگاه CNC
- فرمدهی دیوارهها با خمکنهای سنگین
- جوشکاری پیوسته دیوارهها
- نصب کف مقاوم و تیرهای عرضی
- اضافه کردن لبهها، ریلها و نقاط اتصال جک
- نصب درب عقب با قفلهای اتوماتیک یا دستی
در طراحی اتاق کمپرسی باید شیب انتهایی مناسب برای تخلیه کامل بار رعایت شود.
نصب جک هیدرولیک
جک هیدرولیک قلب تریلی کمپرسی است. عملکرد صحیح آن تعیینکننده سرعت و ایمنی تخلیه بار است.
ویژگیهای جک مطلوب:
- تحمل فشار بالا
- چندمرحلهای (تلسکوپی)
- ساخت کشورهای معتبر (ترکیه، ایتالیا، آلمان)
- مجهز به شیرهای ایمنی
نصب جک باید دقیق باشد تا هنگام تخلیه تریلی واژگون نشود.
نصب محور و سیستم تعلیق
برای تریلی کمپرسی معمولاً از محورهای سهمحوره و سیستم تعلیق بادی یا فنری استفاده میشود.
موارد مهم:
- تنظیم تراز محورها
- نصب سیستم ترمز ABS یا EBS
- اطمینان از تحمل وزن استاندارد
- استفاده از رینگ و لاستیکهای تقویتشده
سیستم تعلیق مناسب از ضربهزدن بار به سازه جلوگیری میکند.
رنگآمیزی و پوشش ضدزنگ
پس از آمادهسازی بدنه، سطح تریلی با روش سندبلاست زبر شده و سپس رنگآمیزی میشود.
مراحل:
- ضدزنگ اپوکسی
- رنگ میانی
- رنگ نهایی صنعتی (کورهای یا پاششی)
رنگ مناسب از خوردگی و آسیبهای محیطی جلوگیری میکند.
نصب تجهیزات جانبی
در مرحله نهایی، قطعات کمکی روی تریلی نصب میشوند:
- گلگیرها
- چراغها و سیمکشی
- سپر عقب
- جعبه ابزار
- قفلهای ایمنی
- پایهها و رکها
